市面有唔少 MODEM+ROUTER 二合一的 DEVICE, UM

甘我就叫佢做 2-in-1 ROUTER 啦


唔少人會希望唔用ISP隻MODEM, 覺得你自己SET果隻會比教快同好CONTROL


然後好多人係ADSL SETTING 個 PAGE 都會搞唔掂

甘岩我最近入手左隻JUNIPER 同埋又甘岩幫個 路人A 去SET呢樣野

呢度就做個小整合方便各位有緣人去試試啦


以 LINKSYS ADSL 2-IN-1 ROUTER 同 PCCW ISP 為例:

首先如果你係直插電話線落隻2合1到, 你SETUP PAGE個

WAN CONNECTION 一定係用 "ADSL" 的

然後CONNECTION TYPE你應該用 "PPPOE"

VPI 值是 "1"

VCI 值是 "32"

Multiplexing Method 是 "LLC"

DSL Modulation : MultiMode / 逐個試試 <--- 這個係睇你個網速而去試的, 我都答你唔到

User Name: [email protected]

Password: 你Netvigator個PASSWORD

Hostname: 隨便啦

Domain name: (唔好打野, NONE)

MTU SIZE: AUTO / 1492

Connect on Demand - Max idle Time: 1440 Minutes 或者 Keep Alive - Period 30 S 都得, 前者最好

然後應該就上到網了


至於你ISP比你果隻MODEM你就可以收好當後備啦, 千奇唔好唔要呀!

*本人並不建議普通家用戶去設定以上資料, 一砌只作學術測試研究用途, 本人將不予任何責任

 唔知點解千彩官網就上唔到, 好多人想搵番個DRIVER都冇

 一般情形下, 兩個家用的路用器的互接方法最簡單就是LAN TO LAN,

其中一只路用器要停掉DHCP, 這樣這兩個ROUTER就能互通了

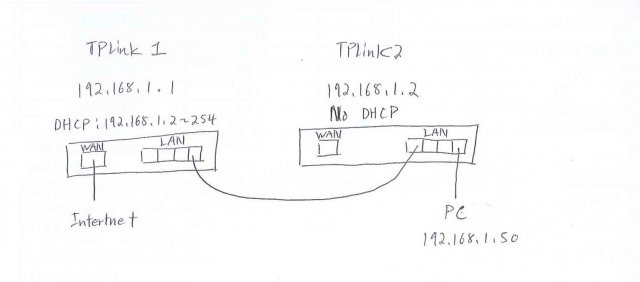

如下圖:





但!

根據太平洋的折騰精神, 人類就是要作死,

假設一個情況:

老闆不爽用上圖方法搞設定, 因為這樣少了一個LAN可以用, 而WAN又放著沒用

就是要你用WAN去做到一樣的事,

再來假設一個情況:

就是老闆不放心, 因為如果TPLINK 1掛了, 就所有PC都立馬沒了IP,

老闆想: 死就最好死一半, 還有另一邊的內網至少還可以用




在以上兩個情形下, 上圖是行不通的, 這也是我一開始問這問題的動機

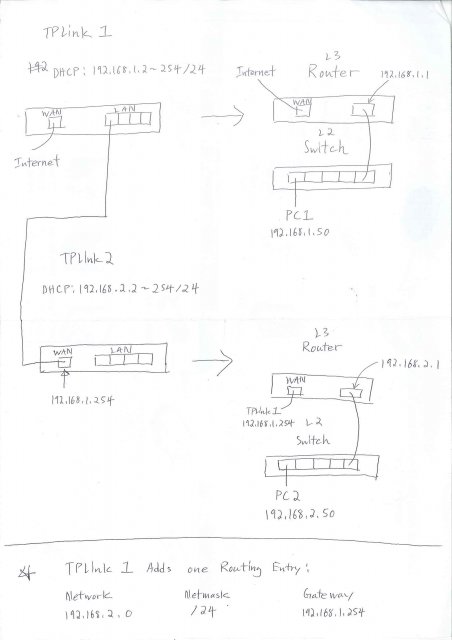

所以就可以用下圖的方法來做了



一個家用的路由器實際上就是一個 內置SWITCH的ROUTER (上圖的右面就把它們給畫出來了),

而ROUTER共用兩個接頭, 其中一個我們給了他們名字: WAN

另一個就沒出現, 直接就做成了四個: LAN , 但實際上它是存在的, 證據就是它也有自己的MAC ADDRESS

可以看到TPLINK 1 接去 TPLINK 2 是用 LAN TO WAN 的形式, 這樣就能更加彈性地發揮ROUTER的真正價值

但這樣的接法就有另一問題了:

PC2 可以 PING PC1, 但PC1無法PING PC2, 正確的講法是整個192.168.1.0的網段都沒法和192.168.2.0網段溝通!

所以我們必須要手動在TPLINK 1的ROUTING TABLE上加一句:

NETWORK: 192.168.2.0
NETMASK: 255.255.255.0
GATEWAY: 192.168.1.254

這句的意思是: 所有由192.168.2.0~192.168.2.255的PACKET都交由192.168.1.254收發
看看上圖, 192.168.1.254正正就是連接著TPLINK 2, 而TPLINK 2就是192.168.2.0網段的

好了, 題外話, 為麻TPLINK 2 就不用手動加ROUTING RULE呢?

在TPLINK 2的WAN設定應該要是: <---- , 其實設定這個的時侯就順便做了ROUTING了
STATIC IP: 192.168.1.254
NETMASK: 255.255.255.0
GateWay: 192.168.1.1

這句的意思是: 所有192.168.1.0~192.168.1.255的PACKET都交由192.168.1.1去收發

同時, 因為TPLINK 2的WAN直接接了192.168.1.254, 這樣他就會自動產生了一句<----:

NETWORK: 0.0.0.0
NETMASK: 0.0.0.0
GATEWAY: 192.168.1.254 <----
這句的意思是: 所有的PACKET都交由192.168.1.254去收發

TPLINK 2整個ROUTING LOGIC是

1. 所有的PACKET都交由192.168.1.254去收發 (0BIT NETMASK)
2. 所有192.168.1.0~192.168.1.255的PACKET都交由192.168.1.1去收發 (24BIT NETMASK)
3. 192.168.1.254在192.168.1.0~192.168.1.255的範圍來, 所以最後是由192.168.1.1(TPLINK 1)去收發 (24 > 0)

PS: 當有PACKET是命中兩個或以上的ROUTING TABLE, 就以BIT數大的為先

 以192.168.1.0~192.168.1.55為例, 求這個的Wildcard MASK,
